設備概要

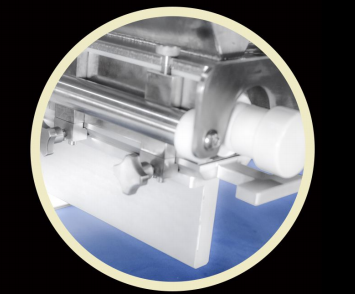

本機はピストン式定量充填原理を採用し、充填システムは構造がシンプルで分解・清掃が容易です。コンベア搬送はサーボシステムによる高精度制御を採用し、全体はPLC制御、タッチパネル操作で簡単かつ直感的に操作可能です。
充填モードは「ライン引き（連続充填）」と「定点充填」の2種類から選択可能。コンベアは必要に応じて昇降機能を装備でき、調整も容易です。
フレーム全体はステンレス304製、原料接触部はすべて316ステンレス製で、食品グレードの作業基準に適合しています。
設備基本仕様
1.フレーム：SUS304ステンレス製、原料接触部はすべて316ステンレス製。
2.PLC・タッチパネル・サーボシステム：三菱製・Weinview（威綸通）製・パナソニック製。
3.光電センサー：台湾ブランド製。
4.周辺電装：Mean Well（明緯）、シュナイダー製など。
5.充填範囲：20〜150ml（水を基準比重とする）。
6.生産能力：製品仕様により異なるが、15〜20列／分。
7.充填精度：±1ml。
8.電源：AC220V 50Hz。
9.空気圧：0.4〜0.6MPa。
10.消費電力：約1.8kW。
11.機械総重量：約190kg。
オプション構成(ベーキングトレイ400*600)
全面ノズル：
400×600mmサイズのケーキトレイに対応し、スイスロールなどのケーキ生地へのクリーム塗布、薄型スイスロール生地やタイガーストライプロールケーキ生地の充填に使用可能。
標準ノズル（汎用8ヘッド）：
比較的粘度の高い小型モールド製品の充填に適用。
例：半熟チーズケーキ、アイスバーグ溶岩ケーキ、粘度の高いムース、ジャムなど

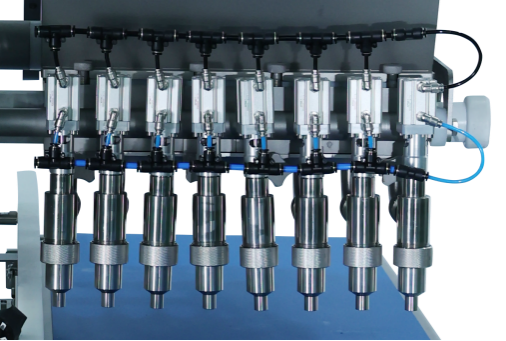

防滴漏ノズル（汎用8ヘッド）：
粘度が比較的低い原料に適用。
例：やや柔らかいムース、もち米液、プリン液など
ストレートパイプノズル（カスタム可、最大8ヘッド／製品の実際の生産ピッチに応じて配置）：
小貝（シュー型菓子）、中華風スフレ、マカロンなどに適用。
カスタム絞り口（特注品）：
顧客の要望に応じて絞り口の模様形状を特注製作。
上下動作のみで仕上げ可能な基本的な絞り作業にのみ適用。
